Chi tiết sản phẩm
Nguồn gốc: Trung Quốc
Hàng hiệu: Dingbo
Chứng nhận: CE ISO
Số mô hình: DBKJ
Điều khoản thanh toán & vận chuyển
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: USD 108800-138000 per set
chi tiết đóng gói: Trần truồng và cố định trong thùng chứa bằng dây thép
Thời gian giao hàng: 50-60 ngày làm việc
Điều khoản thanh toán: TT, L/C
Khả năng cung cấp: 20 bộ mỗi tháng
cắt: |
Cắt thủy lực Cr12mov |
Vật liệu trục: |
45 # thép |
Điều kiện: |
mới |
Dầu thủy lực: |
Dầu thủy lực 46 # |
Công suất: |
10-12m/phút |
độ dày cán: |
1-2mm |
Hệ thống chất lượng: |
iso |
Động cơ chính: |
22kw |
cắt: |
Cắt thủy lực Cr12mov |
Vật liệu trục: |
45 # thép |
Điều kiện: |
mới |
Dầu thủy lực: |
Dầu thủy lực 46 # |
Công suất: |
10-12m/phút |
độ dày cán: |
1-2mm |
Hệ thống chất lượng: |
iso |
Động cơ chính: |
22kw |
Tính năng của Cable tray Roll forming machine
Máy tạo cuộn khay cáp được trang bị nhiều tính năng khác nhau để đảm bảo sản xuất khay cáp hiệu quả và chính xác.Các đặc điểm cụ thể có thể khác nhau tùy thuộc vào nhà sản xuất và mô hình, nhưng đây là các tính năng chung liên quan đến máy này.Máy nén:Một decoiler được sử dụng để giữ và cung cấp các cuộn dây kim loại, đó là nguyên liệu thô cho sản xuất khay cáp.Các decoiler đảm bảo một nguồn cung cấp ổn định và được kiểm soát của vật liệu vào máy hình thành cuộn.
Đơn vị cân bằng:Một đơn vị cân bằng thường được bao gồm để làm phẳng và cân bằng dải kim loại trước khi nó đi vào các trạm hình thành cuộn. Điều này giúp đảm bảo sự đồng nhất và chính xác trong hồ sơ khay cáp cuối cùng.
Các trạm hình thành cuộn:Nhiều trạm hình thành cuộn được thiết lập trong máy, mỗi trạm được trang bị các bộ cuộn để dần dần hình thành dải kim loại thành hồ sơ khay cáp mong muốn.Cấu hình của các trạm này có thể được điều chỉnh để phù hợp với các thiết kế khay cáp khác nhau.
Cơ chế cắt:Một cơ chế cắt được tích hợp vào máy để cắt hồ sơ khay cáp liên tục thành các chiều dài riêng lẻ.tùy thuộc vào thiết kế máy.
Điều chỉnh:Máy tạo cuộn khay cáp được thiết kế để điều chỉnh để phù hợp với các hồ sơ, kích thước và thông số kỹ thuật khay cáp khác nhau.Tính năng này cho phép linh hoạt trong sản xuất và thay đổi nhanh chóng giữa các sản phẩm khác nhau.
Điều chỉnh độ dày vật liệu:Máy có thể có tính năng điều chỉnh cho độ dày vật liệu khác nhau, đảm bảo khả năng tương thích với các vật liệu khác nhau thường được sử dụng trong sản xuất khay cáp, chẳng hạn như thép hoặc nhôm.
Hệ thống kiểm soát chất lượng:Máy hiện đại thường bao gồm các cảm biến và hệ thống giám sát để kiểm tra chất lượng của các khay cáp hình thành.Các hệ thống này có thể phát hiện các biến thể hoặc khiếm khuyết và đảm bảo rằng các sản phẩm cuối cùng đáp ứng các tiêu chuẩn yêu cầu.
Xây dựng kết thúc hoặc đâm lỗ:Một số máy hình thành cuộn khay cáp bao gồm các trạm bổ sung để hình thành cuối hoặc đâm lỗ trong khay cáp để lắp đặt, nhập cáp hoặc các mục đích khác.Điều này làm tăng tính linh hoạt của máy.
Hệ thống điều khiển tự động:Máy được trang bị hệ thống điều khiển máy tính cho phép lập trình, giám sát và điều chỉnh quá trình sản xuất dễ dàng.Điều này làm tăng độ chính xác và hiệu quả trong sản xuất.
Kiểm soát tốc độ:Các cơ chế điều khiển tốc độ biến đổi cho phép các nhà khai thác điều chỉnh tốc độ sản xuất dựa trên các yêu cầu của quy trình sản xuất và vật liệu được sử dụng.
Các đặc điểm an toàn:Các tính năng an toàn, chẳng hạn như nút dừng khẩn cấp, bảo vệ an toàn và cảm biến, được tích hợp để bảo vệ người vận hành trong khi máy vận hành.
Hiệu quả năng lượng:Các thành phần và hệ thống tiết kiệm năng lượng có thể được tích hợp để giảm thiểu mức tiêu thụ điện trong quá trình hoạt động.
Hệ thống xếp chồng hoặc đóng gói:Một số máy có thể bao gồm các hệ thống xếp chồng hoặc đóng gói tự động để hợp lý hóa việc xử lý các khay cáp hoàn thành và chuẩn bị chúng để vận chuyển.
Dòng quy trình
Uncoiler Ống ngang Nguồn cấp Nhiêm Ống và cắt Nhiệm Ống Bảng đầu ra

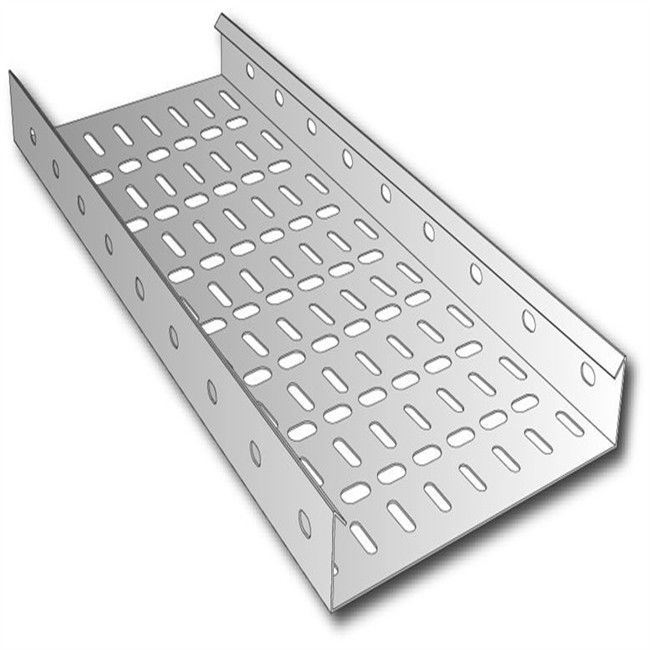

Hình vẽ hồ sơ
Dữ liệu kỹ thuật
| Các mục | Thông số kỹ thuật |
| Độ dày vật liệu tối đa | 1 - 2mm |
| Máy mở cuộn thủy lực | 5T |
| Máy nâng cấp | 7Roller |
| Vật liệu | GI |
| Đánh đấm | Đấm thủy lực |
| Vật liệu khuôn | Cr12Mov |
| Tốc độ lăn | 10m/min |
| Trạm lăn | 14 trạm |
| Vật liệu cuộn | Gcr15, độ cứng xử lý tắt 55-60 |
| Chân | Thép 45# |
| Chiều kính trục | 76mm |
| Sức mạnh động cơ chính | 22kw |
| Cấu trúc bên | Memory archway |
| Chuyển tiếp | Chuỗi |
| Năng lượng thủy lực | 7.5 kw |
| Vật liệu của lưỡi dao | Cr12Mov |
| Sự khoan dung | +- 1,5 mm |
| Nguồn điện |
380V, 50HZ,3 giai đoạn (được tùy chỉnh) |
| Hệ thống điều khiển PLC | Panasonic |
Các mục chính
| Không, không. | Tên | Qty |
| 1 | Máy mở cuộn thủy lực | 1 |
| 2 | Lớp hóa | 1 |
| 3 | Đấm thủy lực | 1 |
| 4 | Máy tạo cuộn chính | 1 |
| 5 | Hộp điều khiển PLC | 1 |
| 6 | Trạm bơm thủy lực | 1 |
| 7 | Bảng đầu ra | 2 |
Hình máy chính
Ứng dụng
Trong hệ thống dây điện xây dựng, hệ thống khay cáp được sử dụng để hỗ trợ các cáp cách điện được sử dụng để phân phối điện và truyền thông.Các khay cáp là một thay thế cho hệ thống dây điện hoặc đường dẫn điện mở và thường được sử dụng để quản lý cáp trong các tòa nhà thương mại và công nghiệpCác khay cáp phổ biến được làm bằng thép kẽm, thép không gỉ, nhôm hoặc nhựa được củng cố bằng sợi thủy tinh. Vật liệu cho một ứng dụng nhất định được chọn dựa trên nơi chúng sẽ được sử dụng.Các pallet galvanized có thể được làm từ các tấm thép galvanized trước mà từ đó các pallet được làm ra, hoặc chúng có thể được nhúng nóng galvanized sau khi sản xuất.bề mặt cắt thường được phủ một hợp chất giàu kẽm để bảo vệ kim loại khỏi ăn mòn.
Câu hỏi thường gặp
1.Hỏi:Thời gian bảo hành là bao lâu?
Thời gian bảo hành 12 tháng, bắt đầu từ ngày lắp đặt thành công và đưa thiết bị vào hoạt động tại địa điểm lắp đặt của người mua.Trong đó tất cả các bộ phận bị hư hỏng do vấn đề chất lượng sẽ được thay đổi miễn phí.
2.Hỏi: Anh cócó dịch vụ lắp đặt và đưa vào sử dụng?
A:Nếu người mua đến nhà máy của chúng tôi để kiểm tra, việc đào tạo để cài đặt và vận hành được cung cấp trực tiếp. Nếu không, hướng dẫn và video được cung cấp để cho thấy cách cài đặt và vận hành.
B:Nếu người mua cần chúng tôi sẽ gửi kỹ thuật viên đến trang web người mua để làm cài đặt và khởi động và đào tạo.
C:Chi phí lắp đặt và đưa vào sử dụng:Một kỹ sư sẽ đến thăm xưởng của người mua để lắp đặt, khởi động và đào tạo. người mua phải trả 100 USD mỗi ngày và phí visa, phí vé máy bay, chỗ ở và thức ăn, thông tin liên lạc cần thiết,vv.
(Thông thường, phải mất khoảng một tuần để cài đặt)
3.Hỏi:Cái gì của anh?sau bán hàng sdịch vụ?
Chúng tôi cung cấp dịch vụ trực tuyến 24 giờ cho khách hàng.
Và chúng tôi rất vui khi đưa ra lời khuyên và cũng có kỹ thuật viên có tay nghề để duy trì máy ở nước ngoài để khách hàng' hội thảo nếu cần thiết.
4.Hỏi: Thời gian giao hàng của anh là bao nhiêu?
Thông thường chúng tôi có thể hoàn thành sản xuất và thử nghiệm trong vòng 45-70 ngày sau khi nhận được tiền gửi.
5. Q: Bạn là công ty thương mại hay nhà máy?
Chúng tôi là nhà sản xuất, và chúng tôi xuất khẩu máy của chúng tôi bởi chính mình.
6. Q: Bạn cung cấp tùy chỉnhMáy?
Chắc chắn, chúng tôi có thể thiết kế máy theo yêu cầu và bản vẽ hồ sơ mà bạn cung cấp. các kỹ sư của chúng tôi có thể cung cấp giải pháp chuyên nghiệp tốt nhất cho khách hàng trên toàn thế giới của chúng tôi.
7. Hỏi: Làm thế nào để ghé thăm nhà máy của bạn?
Chúng tôi đang ở thành phố Jiangyin thuộc tỉnh Jiangsu, gần Thượng Hải.
đến sân bay Thượng Hải, chúng tôi có thể đón bạn.
Sân bay Pudong, khoảng 3 giờ.
Nó cách sân bay Hongqiao 110 km, khoảng 2 giờ; nó cách trung tâm thành phố Thượng Hải 125 km, khoảng hai tiếng rưỡi.
Nó rất thuận tiện. Xin hãy cho tôi biết nếu bạn đã đặt vé.
Để tôi có thể chuẩn bị và đặt phòng khách sạn cho anh, chúng tôi sẽ sắp xếp xe để đón anh.
Bằng tàu cao tốc từ Thượng Hải đến Đông Wuxi (ga Wuxi Dong), nửa giờ.
8. Hỏi: Làm thế nào để đặt hàng?
Kiểm tra --- xác nhận các bản vẽ hồ sơ và thông số kỹ thuật và giá --- xác nhận PI --- sắp xếp tiền đặt cọc hoặc L / C --- bắt đầu sản xuất --- thực hiện kiểm tra --- vận chuyển
9. Q: Bạn có chứng chỉ gì?
Chúng tôi có chứng chỉ CE và ISO.
10. Hỏi:Điều khoản thanh toán của anh là gì?
Thanh toán đầu tiên: 40% bằng T/T, thanh toán thứ hai: 60% bằng T/T, sau khi kiểm tra thành công tại xưởng bán hàng và trước khi giao hàng.
11.Hỏi:Bạn có thể làm gì nếu máy bị hỏng?
Chúng tôi có thời gian bảo hành 12 tháng, nếu các bộ phận bị hỏng không thể được sửa chữa, chúng tôi sẽ gửi các bộ phận mới để thay thế bộ phận bị hỏng miễn phí. Nhưng nếu thời gian bảo hành đã hết, bạn cần phải thanh toán phí nhanh.Chúng tôi có thể giải quyết các vấn đề thông qua đàm phán và cung cấp hỗ trợ kỹ thuật cho toàn bộ cuộc sống của thiết bị .
